POINT!

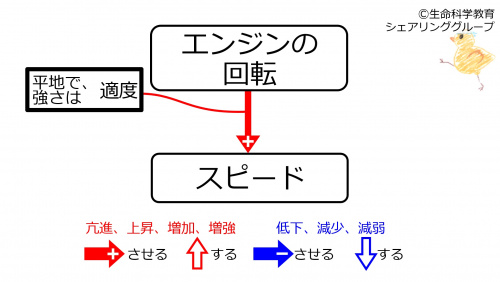

下り坂の前(ベースラインの平地)では恒常性が保たれていて、エンジン回転のスピード上昇作用は適度な強さであり、スピードも正常であるとしましょう。

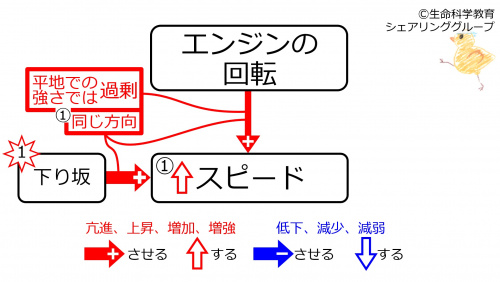

図の①:下り坂によりスピードは上昇します。

これは、エンジン回転のスピード上昇作用と同じ方向です。そのため、エンジン回転のスピード上昇作用の強さは、下り坂前(ベースラインの平地)では適度でしたが、上り坂で低下したスピードを戻すためにはその強さでは過剰(赤)となります。負のフィードバックによる調節が必要です。

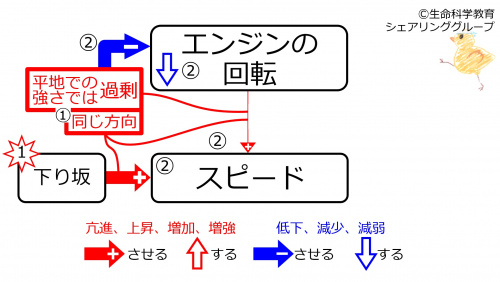

図の②:エンジン回転のスピード上昇作用が下り坂前(ベースラインの平地)の強さでは過剰(赤)なので、負のフィードバックがエンジン回転を低下(青)させます。

エンジン回転のスピード上昇作用が減少し、スピードは低下します。下り坂で上昇していたスピードは逆に下り坂前(平地)の正常な(ベースラインの)スピードへ向けて低下します。
