循環器系/心臓/心室の壁、筋/心電図/電気軸
| 解説は後述 |
解説は後述します。
Challenge Quiz
電気軸とは、心室脱分極ベクトルループの 前額面 横断面 上の「平均ベクトル」の 角度 大きさ である。

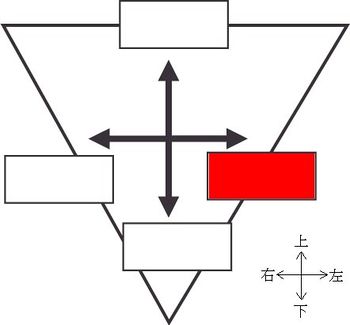

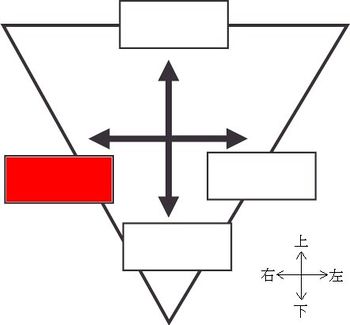

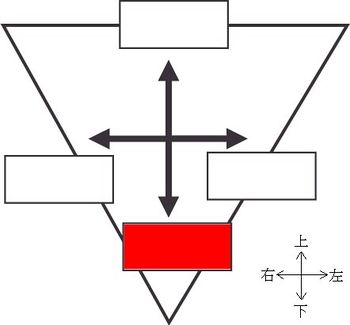

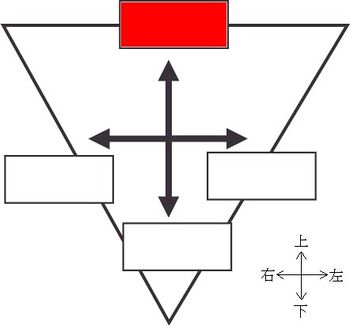

下図の赤い部分は、電気軸測定の基準で、 -90 0 +90 +180 度である。
下図の赤い部分は、電気軸測定の基準で、 -90 0 +90 +180 度である。
下図の赤い部分は、電気軸測定の基準で、 -90 0 +90 +180 度である。
下図の赤い部分は、電気軸測定の基準で、 -90 0 +90 +180 度である。
心室脱分極ベクトルループの前額面上の「平均ベクトル」は、通常 右 左 上 下 方を向く。

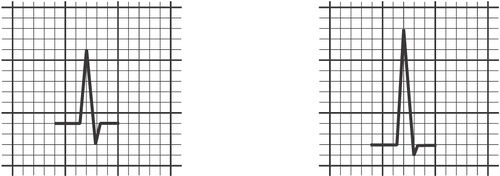

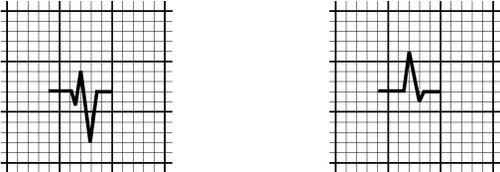

次の心電図における電気軸は約 0 45 65 90 135 度である。(左図は第I誘導、右図はaVF誘導である)
次の心電図における電気軸は約 0 45 65 90 135 度である。(左図は第I誘導、右図はaVF誘導である)
次の心電図における電気軸は約 0 45 65 90 135 度である。(左図は第I誘導、右図はaVF誘導である)
次の心電図における電気軸は約 0 45 65 90 135 度である。(左図は第I誘導、右図はaVF誘導である)
次の心電図における電気軸は約 0 45 65 90 135 度である。(左図は第I誘導、右図はaVF誘導である)
左心室が肥大すると電気軸の角度は、肥大前と比べて 大きく 小さく なる。
右心室が肥大すると電気軸の角度は、肥大前と比べて 大きく 小さく なる。
電気軸の正常値は -30 0 45 90 110 135 度から -30 0 45 90 110 135 度である。

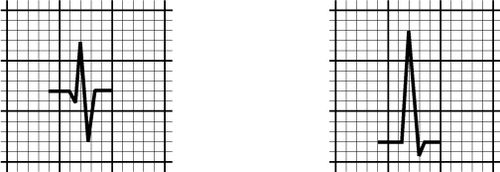

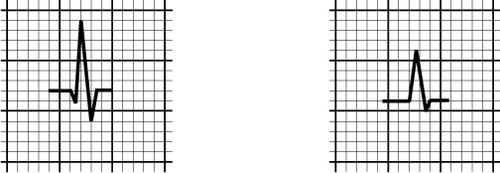

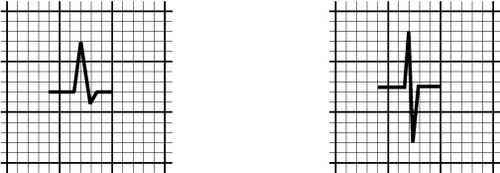

次の心電図の電気軸は 正常 左軸偏位 右軸偏位 である。(左側は第I誘導、右側はaVF誘導である)
次の心電図の電気軸は 正常 左軸偏位 右軸偏位 である。(左側は第I誘導、右側はaVF誘導である)
次の心電図の電気軸は 正常 左軸偏位 右軸偏位 である。(左側は第I誘導、右側はaVF誘導である)
次の心電図の電気軸は 正常 左軸偏位 右軸偏位 である。(左側は第I誘導、右側はaVF誘導である)
次の心電図の電気軸は 正常 左軸偏位 右軸偏位 である。(左側は第I誘導、右側はaVF誘導である)
