POINT!

刺激伝導系はまず心房を脱分極(収縮開始)させてP波を発生させ、次に心室を脱分極(収縮開始)させてQRS波を発生させるのですから。。。

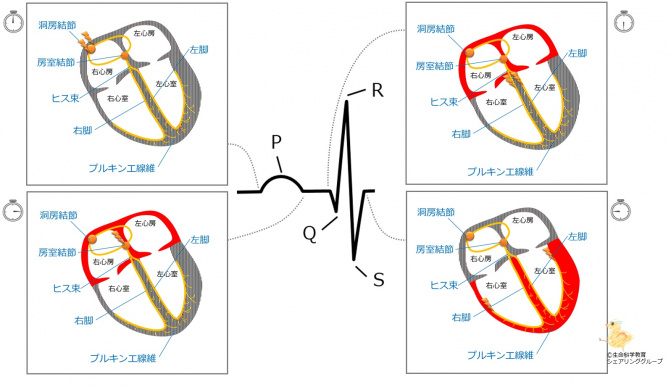

P波の始め、刺激は洞房結節に発生しています(図向かって左上。0時の時計)。

その後、心房全体が脱分極(収縮開始)します(図向かって左下。3時の時計)。

Q(R)波の始め、刺激は心室に到達します(図向かって右上。6時の時計)。

その後、心室全体が脱分極(収縮開始)します(図向かって右下。9時の時計)。


Challenge Quiz

1.

P波が始まる時、刺激は 心房 心室 発生 到達 する。

2.

P波が始まる時、刺激は 心房 心室 発生 到達 する。

/wiki/images/thumb/7/79/P%E6%B3%A2%E3%81%AE%E3%81%AF%E3%81%98%E3%82%81Q%EF%BC%88R%EF%BC%89%E6%B3%A2%E3%81%AE%E3%81%AF%E3%81%98%E3%82%81.jpg/590px-P%E6%B3%A2%E3%81%AE%E3%81%AF%E3%81%98%E3%82%81Q%EF%BC%88R%EF%BC%89%E6%B3%A2%E3%81%AE%E3%81%AF%E3%81%98%E3%82%81.jpg
3.

P波が始まる時、刺激は 洞房結節 房室結節 ヒス束 右脚、左脚 プルキンエ線維 発生 到達 する。

4.

P波が始まる時、刺激は 洞房結節 房室結節 ヒス束 右脚、左脚 プルキンエ線維 発生 到達 する。

/wiki/images/thumb/7/79/P%E6%B3%A2%E3%81%AE%E3%81%AF%E3%81%98%E3%82%81Q%EF%BC%88R%EF%BC%89%E6%B3%A2%E3%81%AE%E3%81%AF%E3%81%98%E3%82%81.jpg/590px-P%E6%B3%A2%E3%81%AE%E3%81%AF%E3%81%98%E3%82%81Q%EF%BC%88R%EF%BC%89%E6%B3%A2%E3%81%AE%E3%81%AF%E3%81%98%E3%82%81.jpg
5.

Q(R)波が始まる時、刺激は 心房 心室 発生 到達 する。

6.

Q(R)波が始まる時、刺激は 心房 心室 発生 到達 する。
