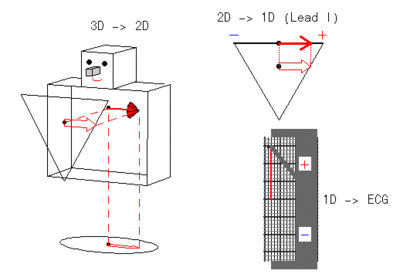

標準的な心電図では誘導は12方向あります。そのうち、代表的な誘導は以下の通りです。

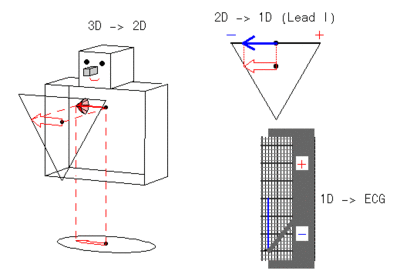

第I誘導




第I誘導:陽性方向=左




第I誘導:陰性方向=右

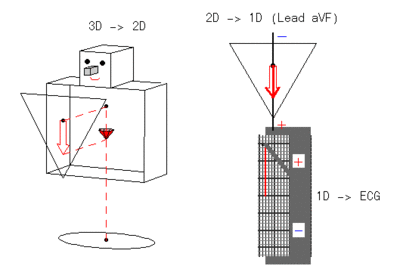

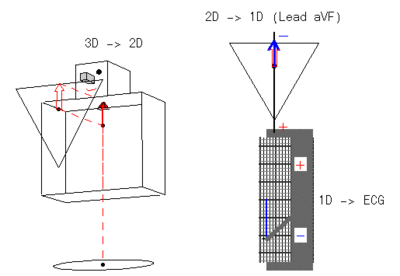

aVF誘導


aVF誘導:陽性方向=foot(足)



aVF誘導:陰性方向=head(頭)

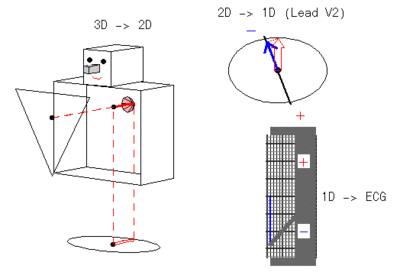

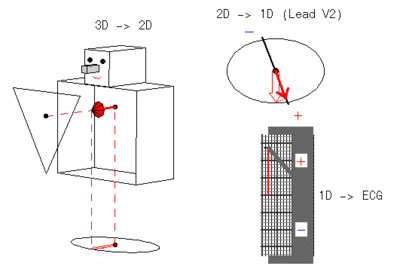

V2誘導



V2誘導:陽性方向=ほぼ前



V2誘導:陰性方向=ほぼ後



  • 第I誘導のIはローマ数字の「壱」ですので、だいいちゆうどう、と読みます。aVF誘導は、えーぶいえふゆうどう、V2誘導はぶいにゆうどう、です。
  • aVF誘導のFはFootです。足方向、すなわち、下方向が陽性です。


Challenge Quiz

1.

第I誘導の陽性は体の 方向である。

2.

第I誘導の陰性は体の 方向である。

3.

aVF誘導の陽性は体の 方向である。

4.

aVF誘導の陰性は体の 方向である。

5.

V2誘導の陽性は体の 方向である。

6.

V2誘導の陰性は体の である。

7.

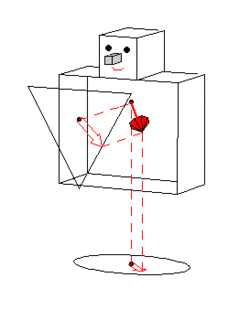

「心臓ベクトル」が図の様な方向を向いているとき、心電計の針は第I誘導において 陽性に振れる 振れない 陰性に振れる .aVF誘導において 陽性に振れる 振れない 陰性に振れる 、V2誘導において 陽性に振れる 振れない 陰性に振れる

/wiki/images/thumb/d/d5/00039.gif/250px-00039.gif
8.

心電計の針が図のように振れたとき、「心臓ベクトル」は 左方向に向いている 左右方向の成分はない 右方向に向いている . 上方向に向いている 上下方向の成分はない 下方向に向いている . 前方向に向いている 前後方向の成分はない 後方向に向いている

/wiki/images/7/7e/00038.gif
9.

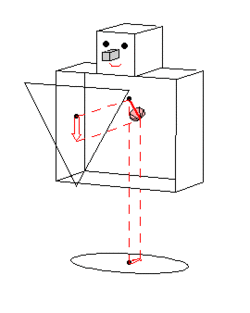

「心臓ベクトル」が図の様な方向を向いているとき、心電計の針は第I誘導において 陽性に振れる 振れない 陰性に振れる 、aVF誘導において 陽性に振れる 振れない 陰性に振れる 、V2誘導において 陽性に振れる 振れない 陰性に振れる

/wiki/images/thumb/a/ab/00044.gif/250px-00044.gif
10.

心電計の針が図のように振れたとき、「心臓ベクトル」は 左方向に向いている 左右方向の成分はない 右方向に向いている . 上方向に向いている 上下方向の成分はない 下方向に向いている . 前方向に向いている 前後方向の成分はない 後方向に向いている

/wiki/images/5/5f/00045.gif
11.

「心臓ベクトル」が図の様な方向を向いているとき、心電計の針は第I誘導において 陽性に振れる 振れない 陰性に振れる 、aVF誘導において 陽性に振れる 振れない 陰性に振れる

12.

心電計の針が図のように振れたとき、「心臓ベクトル」は 左方向に向いている 左右方向の成分はない 右方向に向いている . 上方向に向いている 上下方向の成分はない 下方向に向いている . 前方向に向いている 前後方向の成分はない 後方向に向いている

/wiki/images/c/c9/00047.gif
13.

「心臓ベクトル」が図の様な方向を向いているとき、心電計の針は第I誘導において 陽性に振れる 振れない 陰性に振れる 、aVF誘導において 陽性に振れる 振れない 陰性に振れる 、V2誘導において 陽性に振れる 振れない 陰性に振れる

/wiki/images/1/15/00048.gif
14.

心電計の針が図のように振れたとき、「心臓ベクトル」は 左方向に向いている 左右方向の成分はない 右方向に向いている 上方向に向いている 上下方向の成分はない 下方向に向いている 前方向に向いている 前後方向の成分はない 後方向に向いている

/wiki/images/8/8a/00049.gif
15.

「心臓ベクトル」が図の様な方向を向いているとき、心電計の針は第I誘導において 陽性に振れる 振れない 陰性に振れる 、aVF誘導において 陽性に振れる 振れない 陰性に振れる 、V2誘導において 陽性に振れる 振れない 陰性に振れる

/wiki/images/f/f7/00050.gif
16.

心電計の針が図のように振れたとき、「心臓ベクトル」は 左方向に向いている 左右方向の成分はない 右方向に向いている 上方向に向いている 上下方向の成分はない 下方向に向いている 前方向に向いている 前後方向の成分はない 後方向に向いている

/wiki/images/2/2a/00051.gif
17.

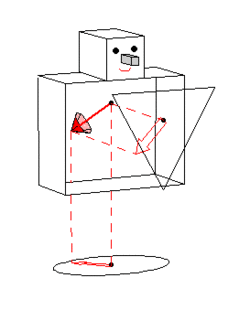

「心臓ベクトル」が図の様な方向を向いているとき、心電計の針は第I誘導において 陽性に振れる 振れない 陰性に振れる 、aVF誘導において 陽性に振れる 振れない 陰性に振れる 、V2誘導において 陽性に振れる 振れない 陰性に振れる

/wiki/images/thumb/a/af/00052.gif/250px-00052.gif
18.

心電計の針が図のように振れたとき、「心臓ベクトル」は 左方向に向いている 左右方向の成分はない 右方向に向いている 上方向に向いている 上下方向の成分はない 下方向に向いている 前方向に向いている 前後方向の成分はない 後方向に向いている

/wiki/images/c/ca/00054.gif
