一歩一歩学ぶ生命科学
POINT!

心房由来の(P)波は小さく、心室由来の(QRS,T)波は大きい」ことは、異常波にも言えます。

心房由来の異常波は小さく、心室由来の異常波は大きい、ことが多いのです。

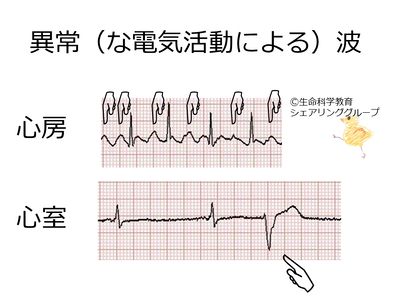

上段で指さしている異常波は、比較的小さく、心房の異常な電気活動、収縮に由来する、と思われます。



下段で指さしている異常波は、比較的大きく、心室の異常な電気活動、収縮に由来する、と思われます。


Challenge Quiz

1. 図で指さしている異常波は、 心房 心室 の異常な電気活動、収縮に由来する、と思われる。
./images/異常波B.jpg
2. 図で指さしている異常波は、 心房 心室 の異常な電気活動、収縮に由来する、と思われる。
./images/異常波C.jpg
