一歩一歩学ぶ生命科学

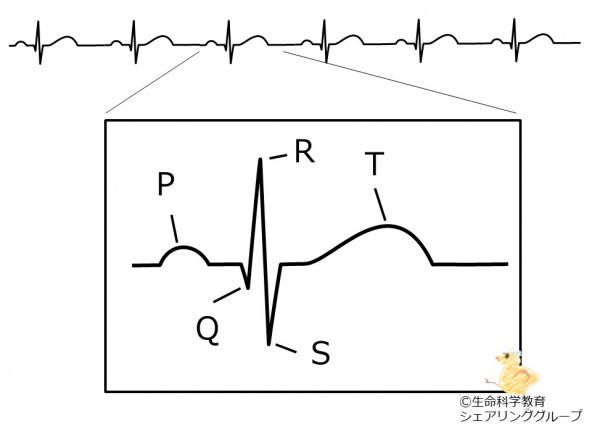

1回の心拍に代表的な波が5つあります。順にP波、Q波、R波、S波、T波です。(通常、ぴーは、きゅーは、あーるは、えすは、てぃーは、と読みます)。 Q波、R波、S波をまとめてQRS波、と言うこともあります。どの波も常に出現しているとは限りません。

最初の小さい波がP波です。次の、幅が狭く高さ(深さ)のある波がQRS波であり、その次の、幅の広い波がT波です。

Challenge Quiz

1. P波は 小さい 幅が狭く高い(深い) 幅が広い
2. QRS波は 小さい 幅が狭く高い(深い) 幅が広い
3. T波は 小さい 幅が狭く高い(深い) 幅が広い
4. 心電図を記録して、 P波、Q波、R波、S波、T波のいずれかが出現していないことがあったら、異常である。
5. 心電図の*印の波は P波 QRS波 T波 である。
./images/波形の名称_クイズ1.jpg
6. 心電図の*印の波は P波 QRS波 T波 である。
./images/波形の名称_クイズ2.jpg
7. 下図の赤い部分は P Q R S T negativeP negativeT 波である。
./images/00061.gif
8. 下図の赤い部分は P Q R S T negativeP negativeT 波である。
./images/00062.gif
9. 下図の赤い部分は P Q R S T negativeP negativeT 波である。
./images/00064.gif
10. 下図の赤い部分は P Q R S T negativeP negativeT 波である。
./images/00063.gif
11. 下図の赤い部分は P Q R S T negativeP negativeT 波である。
./images/00065.gif
12. 下図の赤い部分は P Q R S T negativeP negativeT 波である。
./images/00066.gif
13. 下図の赤い部分は P Q R S T negativeP negativeT 波である。
./images/00067.gif
14. 下図の赤い部分は P Q R S T negativeP negativeT 波である。
./images/00068.gif
15. 下図の赤い部分は P Q R S T negativeP negativeT 波である。
./images/00069.gif

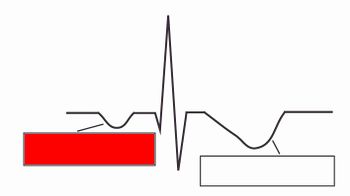

16. 下図の赤い部分は P Q R S T negativeP negativeT 波である。
./images/00136.jpg

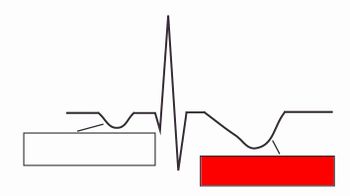

17. 下図の赤い部分は P Q R S T negativeP negativeT 波である。
./images/00137.jpg
