一歩一歩学ぶ生命科学
POINT!

1心拍の間、「心房筋脱分極中の心臓ベクトルループ」、「心室筋脱分極中の心臓ベクトルループ」、「心室筋再分極中の心臓ベクトルループ」が順次出現、消失します。それぞれが投射されて、3つの波(P波、QRS波、T波)となります。このうち、「心室筋脱分極中の心臓ベクトルループ」が心室筋活動の特徴をもっともよく反映し、「心室筋が相対的に厚い部位」、電気的活動の多い方向へ広がり、誘導に投射されて QRS波 となります。

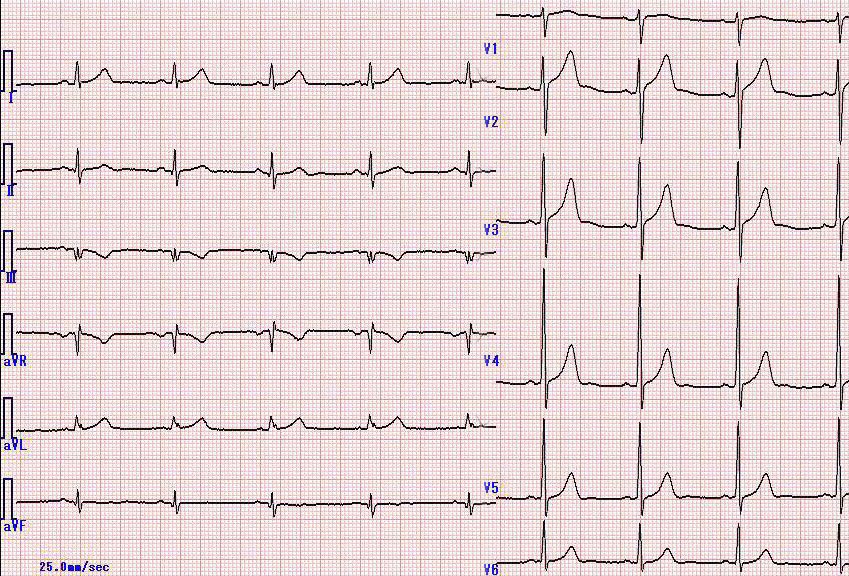

  • Q波、R波、S波は、それぞれ極性が決まっています。Q波、陰性;R波、陽性;S波陰性です。また、順番がQRSと決まっています。実際の正常心電図を見てもわかりますが、QRS波がすべて観察される誘導はむしろ少ないです。



Challenge Quiz

1. 心室筋活動の特徴をもっともよく反映するのは、心室筋 脱分極 再分極 中の心臓ベクトルである。
2. P波は、 心房筋 心室筋 脱分極 再分極 中の心臓ベクトルループによる波である。
3. QRS波は、 心房筋 心室筋 脱分極 再分極 中の心臓ベクトルループによる波である。
4. T波は、 心房筋 心室筋 脱分極 再分極 中の心臓ベクトルループによる波である。
5. 「心房筋脱分極中の心臓ベクトルループ」は、誘導に投射されて、 P波 Q波 QRS波 ST部分 T波 になる。
6. 「心室筋脱分極中の心臓ベクトルループ」は、誘導に投射されて、 P波 Q波 QRS波 ST部分 T波 になる。
7. 「心室筋再分極中の心臓ベクトルループ」は、誘導に投射されて、 P波 Q波 QRS波 ST部分 T波 になる。
8. 「心室筋脱分極中の心臓ベクトルループ」は、心室筋が相対的に 厚い 薄い 方向を向く。
9. 下図の赤い部分は、 P Q R S T 波である。
./images/00061.gif
10. 下図の赤い部分は、 P Q R S T 波である。
./images/00062.gif
11. 下図の赤い部分は、 P Q R S T 波である。
./images/00063.gif
12. 下図の赤い部分は、 P Q R S T 波である。
./images/00064.gif
13. 下図の赤い部分は、 P Q R S T 波である。
./images/00065.gif
14. 下図の赤い部分は、 P Q R S T 波である。
./images/00066.gif
15. 下図の赤い部分は、 P Q R S T 波である。
./images/00067.gif
16. 下図の赤い部分は、 P Q R S T 波である。
./images/00068.gif
17. 下図の赤い部分は、 P Q R S T 波である。
./images/00069.gif
