POINT!

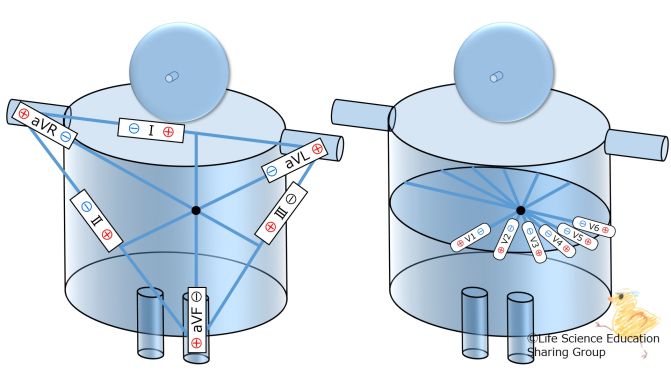

双極誘導、たとえば第Ⅰ誘導では、左手首の電極⊕と右手首の電極⊕とを結ぶ線が誘導の方向です。他に第Ⅱ誘導(右手首と左足首)、第Ⅲ誘導(左手首と左足首)も双極誘導です。

単極誘導、たとえばaVF誘導では、左足首の電極⊕と心臓の電気的中心(黒丸)とを結ぶ線が誘導の方向です。他にaVR, aVL, V1, V2, V3, V4, V5, V6誘導も単極誘導です。


Challenge Quiz

1.

第Ⅰ誘導は 双極 単極 誘導である。

2.

第Ⅱ誘導は 双極 単極 誘導である。

3.

第Ⅲ誘導は 双極 単極 誘導である。

4.

aVR誘導は 双極 単極 誘導である。

5.

aVL誘導は 双極 単極 誘導である。

6.

aVF誘導は 双極 単極 誘導である。

7.

V1誘導は 双極 単極 誘導である。

8.

V2誘導は 双極 単極 誘導である。

9.

V3誘導は 双極 単極 誘導である。

10.

V4誘導は 双極 単極 誘導である。

11.

V5誘導は 双極 単極 誘導である。

12.

V6誘導は 双極 単極 誘導である。
