循環器系/心臓/心室の壁、筋/心電図/誘導/標準12誘導/電極の位置による分類

提供:一歩一歩
ナビゲーションに移動 検索に移動
POINT!

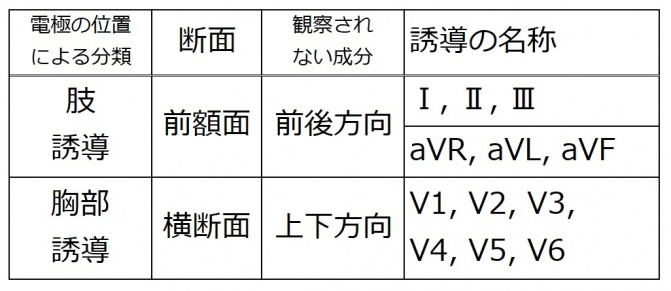

左手首、右手首、左足首に取り付けた電極で心電図を記録するのが肢誘導です。肢誘導にはI,II,III,aVR,aVL,aVFの6誘導があります。いずれも、逆三角形で示される前額面(おでこと平行な面)上の誘導であり、前後方向の成分は観察できません。

胸部に取り付けた電極で心電図を記録するのが胸部誘導です。胸部誘導にもV1, V2, V3, V4, V5, V6の6誘導があります。いずれも、楕円形で示される横断面(胴体の輪切り面)上の誘導であり、上下方向の成分は観察できません。

図では、⊕が電極の位置です。


Challenge Quiz

1.

肢誘導(I,II,III,aVR,aVL,aVF)からは3次元心臓ベクトルの 前額 矢状 横断 面成分が観察される。 前後 左右 上下 方向の成分は観察されない。

2.

胸部誘導(V1〜V6)からは3次元心臓ベクトルの 前額 矢状 横断 面成分が観察される。 前後 左右 上下 方向の成分は観察されない。

3.

第I誘導は 胸部 誘導であり、3次元心臓ベクトルの 前額 矢状 横断 面成分が観察される。 前後 左右 上下 方向の成分は観察されない。

4.

第Ⅱ誘導は 胸部 誘導であり、3次元心臓ベクトルの 前額 矢状 横断 面成分が観察される。 前後 左右 上下 方向の成分は観察されない。

5.

第Ⅲ誘導は 胸部 誘導であり、3次元心臓ベクトルの 前額 矢状 横断 面成分が観察される。 前後 左右 上下 方向の成分は観察されない。

6.

aVR誘導は 胸部 誘導であり、3次元心臓ベクトルの 前額 矢状 横断 面成分が観察される。 前後 左右 上下 方向の成分は観察されない。

7.

aVL誘導は 胸部 誘導であり、3次元心臓ベクトルの 前額 矢状 横断 面成分が観察される。 前後 左右 上下 方向の成分は観察されない。

8.

aVF誘導は 胸部 誘導であり、3次元心臓ベクトルの 前額 矢状 横断 面成分が観察される。 前後 左右 上下 方向の成分は観察されない。

9.

V1誘導は 胸部 誘導であり、3次元心臓ベクトルの 前額 矢状 横断 面成分が観察される。 前後 左右 上下 方向の成分は観察されない。

10.

V2誘導は 胸部 誘導であり、3次元心臓ベクトルの 前額 矢状 横断 面成分が観察される。 前後 左右 上下 方向の成分は観察されない。

11.

V3誘導は 胸部 誘導であり、3次元心臓ベクトルの 前額 矢状 横断 面成分が観察される。 前後 左右 上下 方向の成分は観察されない。

12.

V4誘導は 胸部 誘導であり、3次元心臓ベクトルの 前額 矢状 横断 面成分が観察される。 前後 左右 上下 方向の成分は観察されない。

13.

V5誘導は 胸部 誘導であり、3次元心臓ベクトルの 前額 矢状 横断 面成分が観察される。 前後 左右 上下 方向の成分は観察されない。

14.

V6誘導は 胸部 誘導であり、3次元心臓ベクトルの 前額 矢状 横断 面成分が観察される。 前後 左右 上下 方向の成分は観察されない。
