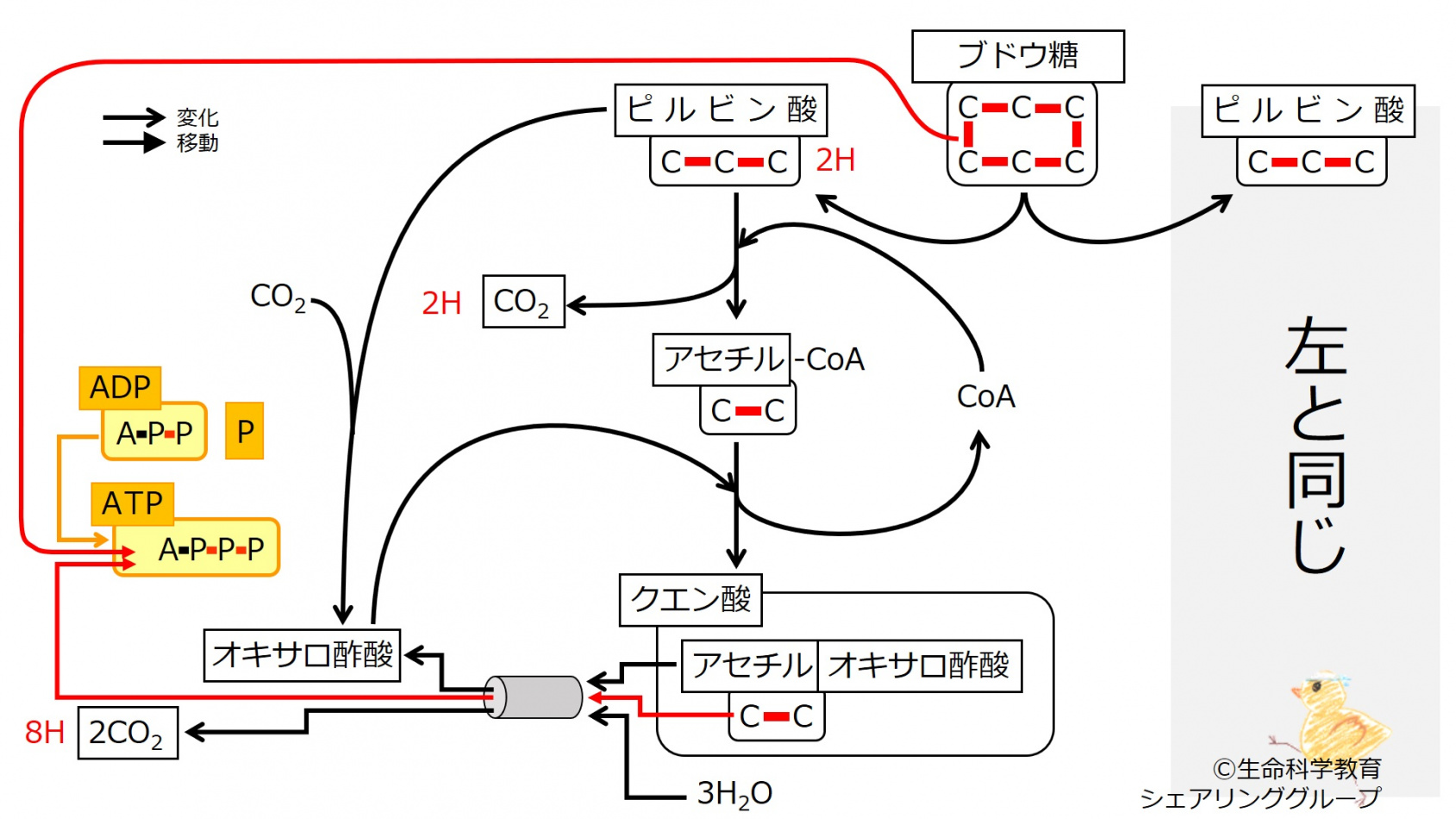

クエン酸回路までの炭素の数に注目した図に落とし込むと下図のようになります。
Challenge Quiz
1.
CO2を生成するのは、 解糖系 ピルビン酸からアセチル-CoAが生成する反応 β-酸化 クエン酸（クレブス、TCA）回路 電子伝達系 ATP合成酵素 である。
2.
CO2を生成するのは、 解糖系 ピルビン酸からアセチル-CoAが生成する反応 β-酸化 クエン酸（クレブス、TCA）回路 電子伝達系 ATP合成酵素 である。
3.
O2を消費するのは、 解糖系 ピルビン酸からアセチル-CoAが生成する反応 β-酸化 クエン酸（クレブス、TCA）回路 電子伝達系 ATP合成酵素 である。
4.
O2を消費するのは、 解糖系 ピルビン酸からアセチル-CoAが生成する反応 β-酸化 クエン酸（クレブス、TCA）回路 電子伝達系 ATP合成酵素 である。
5.
水素(NADH2+, FADH2)を生成するのは、 解糖系 ピルビン酸からアセチル-CoAが生成する反応 β-酸化 クエン酸（クレブス、TCA）回路 電子伝達系 ATP合成酵素 である。
6.
水素(NADH2+, FADH2)を生成するのは、 解糖系 ピルビン酸からアセチル-CoAが生成する反応 β-酸化 クエン酸（クレブス、TCA）回路 電子伝達系 ATP合成酵素 である。
7.
ＡＴＰを生成を生成するのは、 解糖系 ピルビン酸からアセチル-CoAが生成する反応 β-酸化 クエン酸（クレブス、TCA）回路 電子伝達系 ATP合成酵素 である。
8.
ＡＴＰを生成を生成するのは、 解糖系 ピルビン酸からアセチル-CoAが生成する反応 β-酸化 クエン酸（クレブス、TCA）回路 電子伝達系 ATP合成酵素 である。
