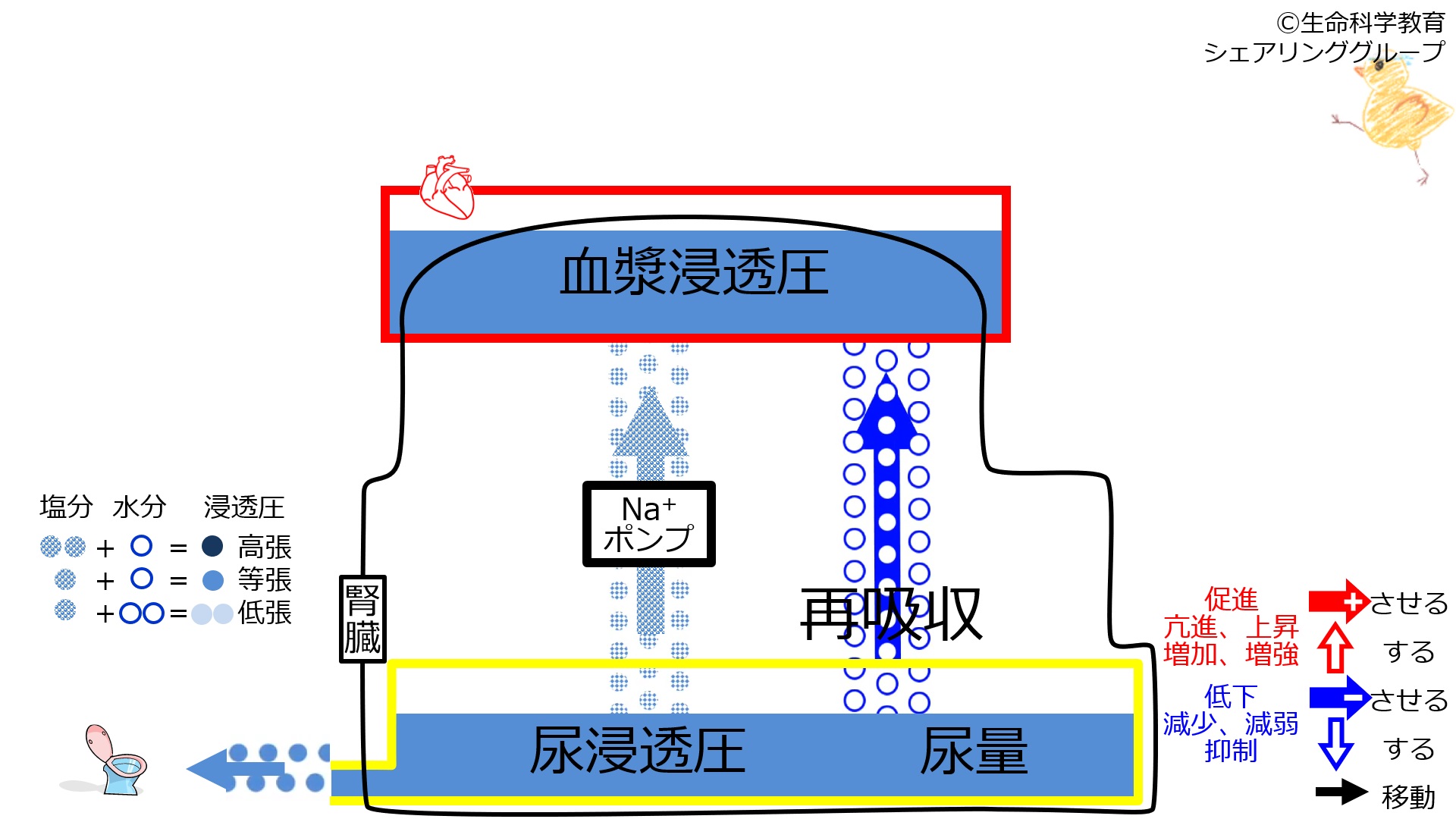

尿細管からの水分再吸収の減少前（ベースライン）では、（水分が血漿へ入る）水分再吸収は塩分再吸収と同じ３列（イラスト）であり、血漿浸透圧と尿浸透圧とは等張です。

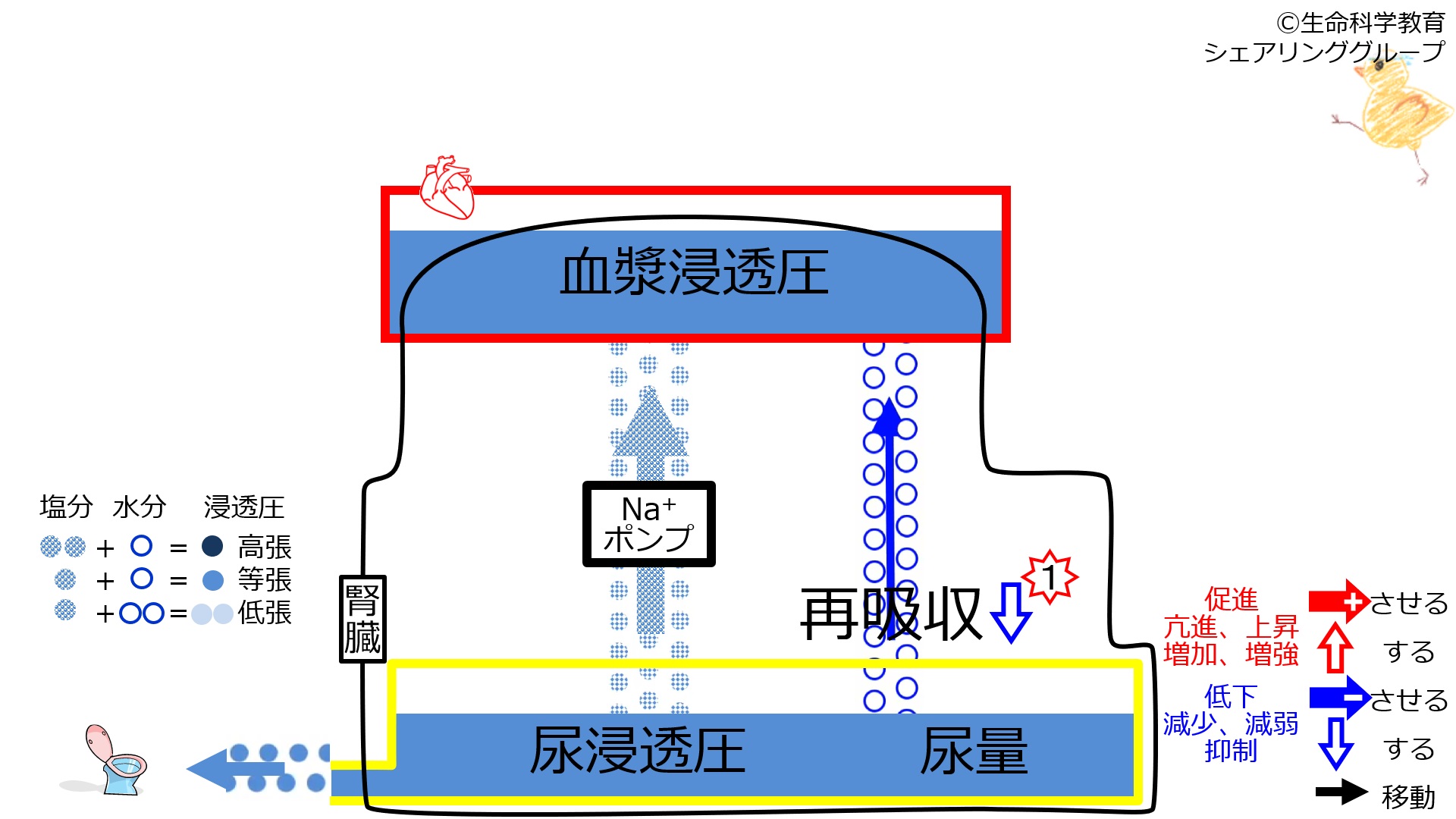

図の①：最初に、尿細管からの水分再吸収が３列から２列（イラスト）に減少したとします。

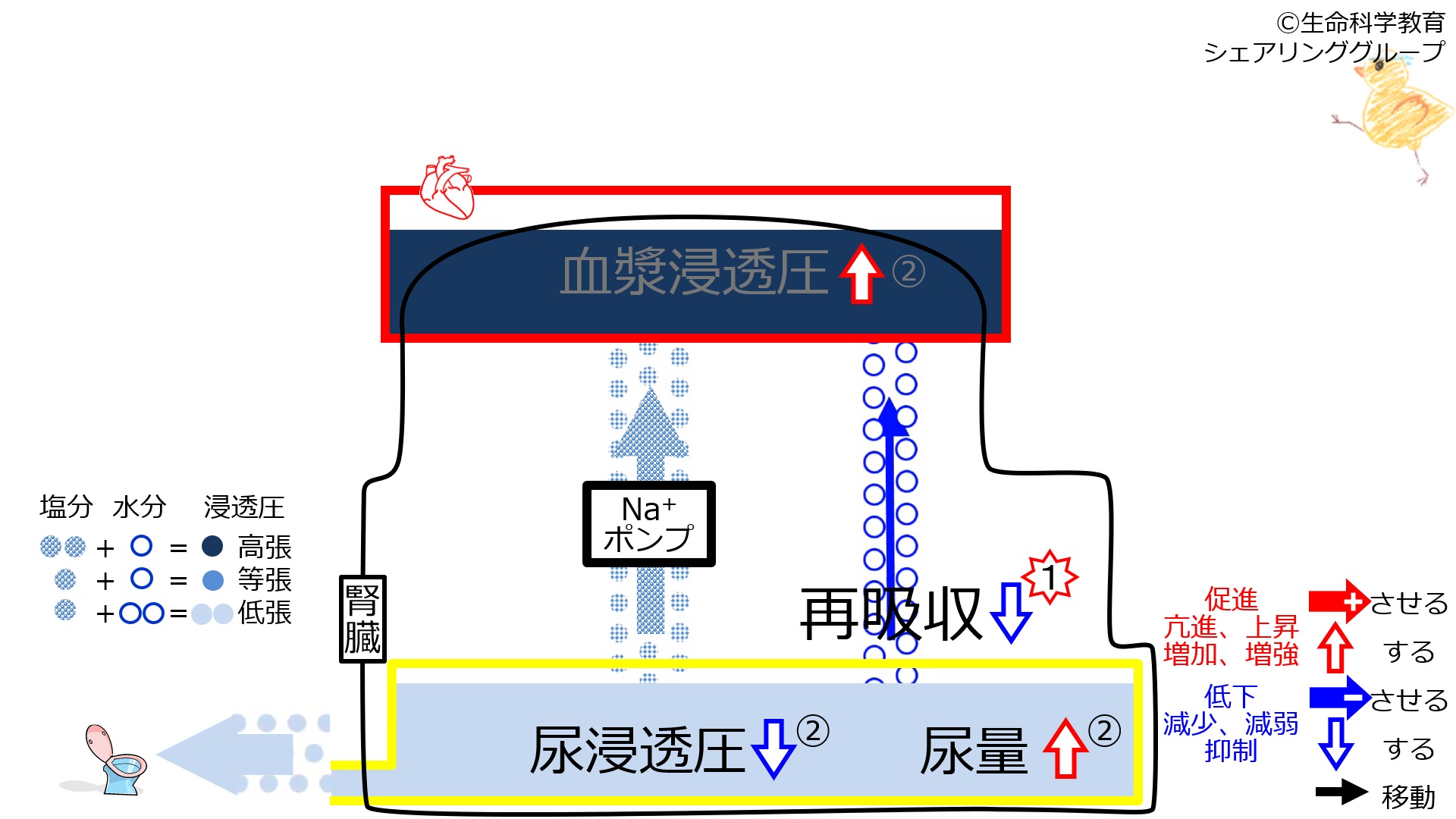

図の②：塩分再吸収は変わらず、水分再吸収が減少し、濃い溶液（高張液）が血漿へ入ります。これにより血漿浸透圧が上昇し（濃く、高張になり）ます。
再吸収で（塩分３列、水分２列の）濃い溶液（高張液）が尿細管から出るため、残る液（尿）の浸透圧は低下し（薄く、低張になり）ます。（尿細管から出る）水分再吸収も減少するため、尿細管に残る水分（尿量）は増加します。つまり尿は薄く、多量になります。
